无线传输项目中的监控立杆定制及施工细节分享

在无线监控项目的施工过程中，监控的立杆是个必不可少的重要环节，好像大家经常见到，也没有觉的有什么特别的，总觉得都是标准知识和常用要求，不好操作也不实际。于是乎，应广大好友的要求，整理了一些我们常见的八棱杆的资料与大家共同分享。

监控立杆的组成：安防监控立杆作为承载各式摄像头、报警器、补光灯、无线网桥等部件的主体，主要由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

视频监控立杆常见的外观形式：锥形和两级直杆

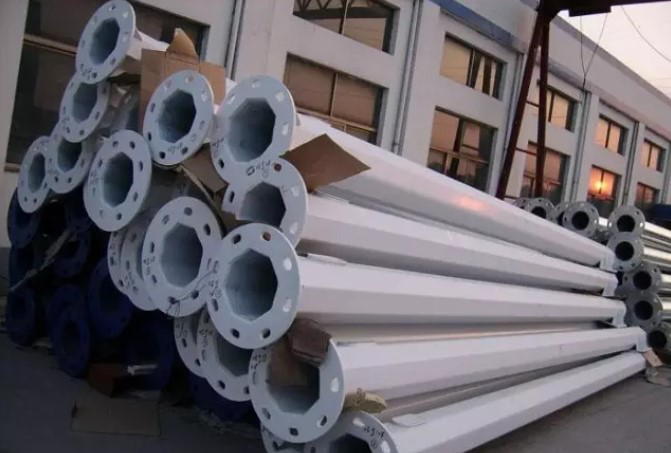

我们常用的监控立杆，一般都是锥管立杆；其中锥管立杆又分为：棱杆和圆锥杆。

锥杆相对于两级柱管立杆有如下优点：

加工工艺简单：锥管立杆直接采用钢板卷曲然后直逢焊接工艺生产，焊接精度几乎无要求，焊接美观可靠即可，同时焊缝不直接受力，耐久性可靠性均较高。而两级柱管立杆需要在粗细不同的两级直管之间焊接一个转接件，对焊接工艺要求较高，焊接精度不高的话容易产生上下直管轴线方向不一致和不重合的问题，另外焊缝直接承受上级直管的重力作用，焊接质量不高容易酿成隐患。

抗风强度较高：锥形杆采用一体化的工艺，轴向和横向受力较均匀，而两级柱管立杆至少需要三个零件组焊，整体强度在很大程度上取决于焊接的质量，并且受力不均匀所以强度不如前者。

外形比较美观：上细下粗的造型更符合大部分人的审美观，直管立得过高容易让人觉得头重脚轻重心不稳，从而产生不安全的错觉。

监控立杆的施工安装，说完了组成部分，那么咱们说说监控立杆的安装。

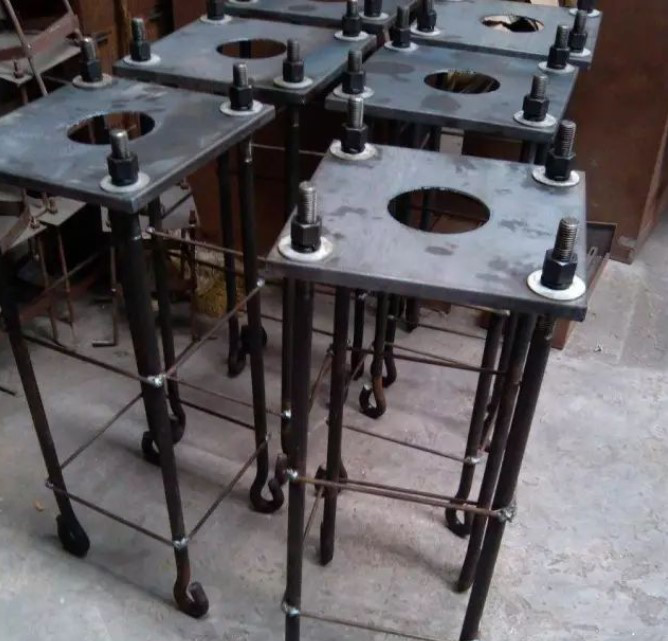

其主要施工步骤分为：挖基坑，预置地笼，浇灌混凝土、立杆。

监控立杆的安装规范如下:

1. 根据部位与要求选择摄像机安装方式。 采用立杆安装方式时，除特殊情况外，摄像机离地面高度一般不低于5000mm，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，挑臂长度应≥3000mm，立杆应做灌筑基础，基础深度应不小于1500mm，底部直径应不小于1000mm

2. 电源应有过流过压保护装置；重要监控点应配备备用电源，供电时间不低于8小时；应具备接地防雷装置，防雷接地地电阻≤10Ω

3. 现场开挖基座埋设坑时应遵循尽量减小开挖面的原则。 当基座坑挖好后，由施工单位进行现场浇筑，现场浇筑时应严格按照混凝土（如C20）的材料配比和配筋标准执行。 安装（现浇）基座时应保证基座表面的水平，以利杆体的安装

4. 混泥土基座应适当进行保养，保养期不得少于20天

5. 桅杆的垂直度不得大于1/100

6. 横臂与主杆焊接牢固。 主杆与箱体联结件焊接为一体，以固定箱体

7. 主杆内部预埋PVC 管（如Φ16mm），用于引入电源线，与底基内预留出的子管相连。 主杆出线孔到横臂之间预留一根穿线铁丝

8. 箱体与主杆之间应看不到任何引线，并有防渗水措施。 维修孔上下共两个，方便穿线及维护

9. 表面处理：浸锌、喷塑

10. 杆体通过安装在基座内的螺栓（4 根以上）固定在基座上，将杆体、接地体、基座完全安装固定以后，如果螺栓露出地面，使用混凝土将整个法兰盘和杆体底部的固定件完全包封

11. 立杆期间，现场施工人员需佩戴安全帽，并在杆长半径圆周范围内设定施工区域，设置警示装置，禁止旁观者进入施工区域。 夜间施工时，现场施工人员除佩戴安全帽外更应穿戴反光衣，施工区域杆长半径圆周范围内拉设反光警示条带。

现场立杆图例：

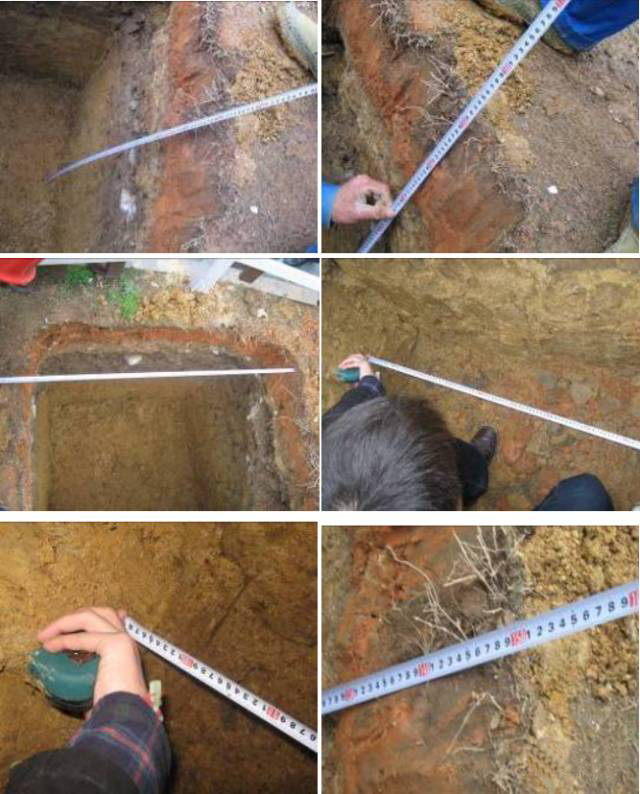

1、基础开挖

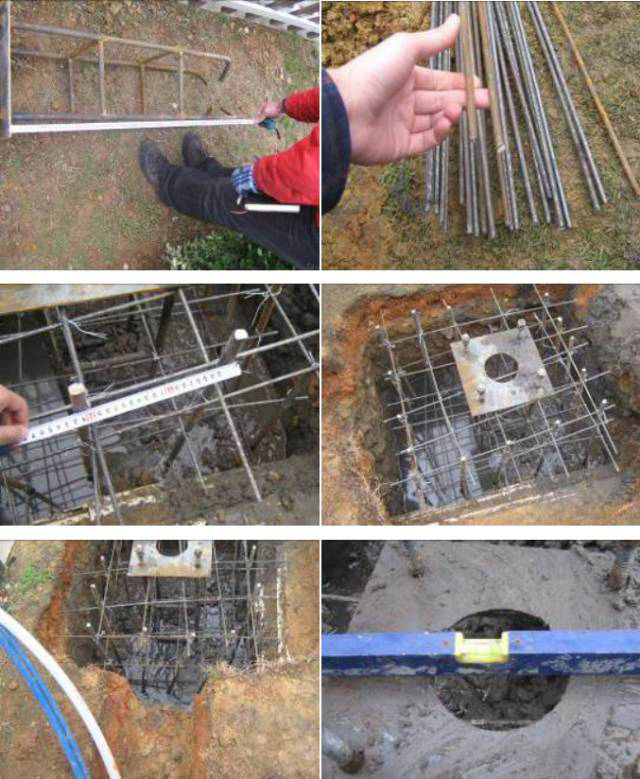

2、基础浇筑

3、立杆

4、设备安装
