百兆POE与千兆POE在供电上有什么区别？

在安装无线传输设备时，POE是一个经常能够接触到的设备，普通的POE大多为百兆接口，但是随着无线传输技术的进步，现在的很多802.11AC类的设备大多为千兆接口，这就需要为之供电的POE也要求使用千兆POE，那么具体百兆POE与千兆POE在供电上有什么区别呢，我们今天就给大家科普一下。

标准五类网线有四对双绞线，但是在10MBASE-T和100M BASE-T中只用到其中的两对。

一、百兆在IEEE80 2.3af标准情况下，允许使用两种接法：

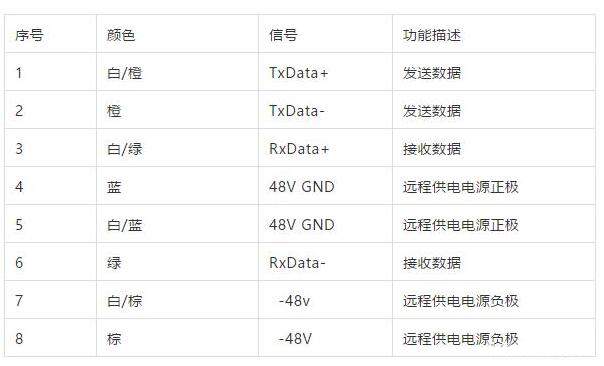

1.应用空闲脚供电，4、5连接正极，7、8连接负极

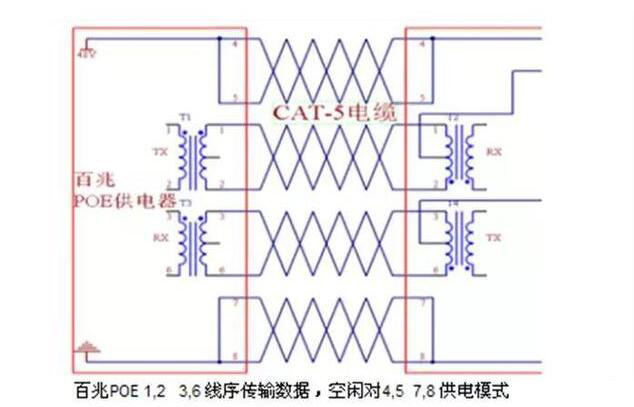

如果是利用空闲线（4、5、7、8）传递48v电源

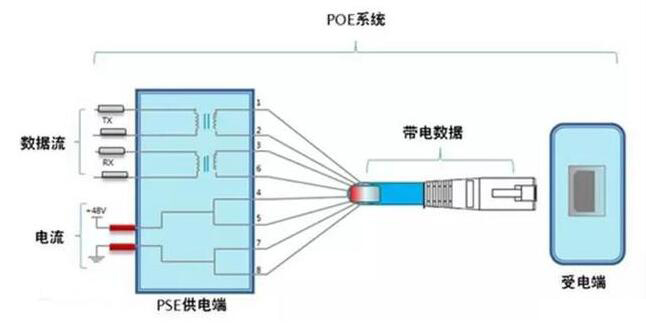

百兆PoE利用1、2、3、6线序传输数据，4、5、7、8线序进行供电

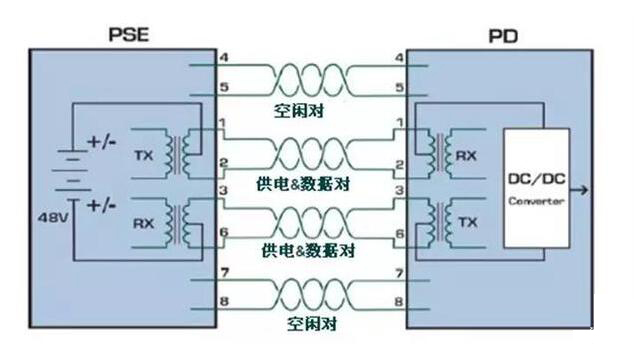

2. 利用信号线（1、2、3、6）同时传递信号和48v电源

应用数据脚供电时，将DC电源加在传输变压器的重点，在这种方式下线对1、2和线对3、6可以为任意极性。传输数据所用的芯线上同时可以传输直流电，其输电采用与以太网数据信号不同的频率，不影响数据的传输。

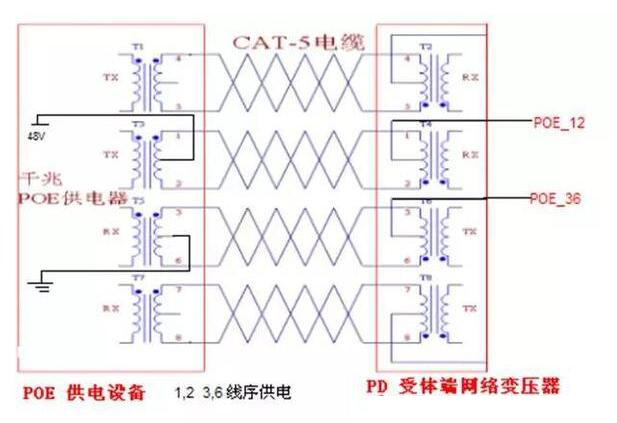

二、千兆BASE-T PoE供电系统

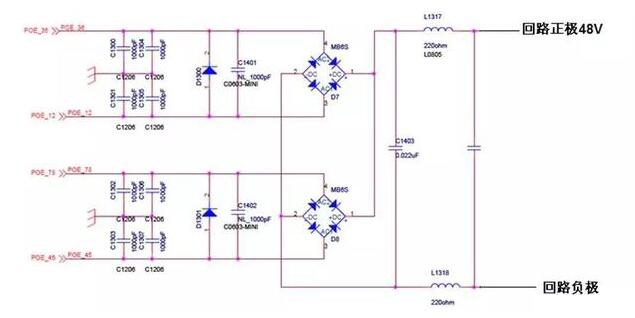

PoE供电系统的4个线序对均传输数据，所以没有空闲对，均采用数据对供电，图6中，1、2、3、6脚通过网络变压器进行电压、信号的分频、分离出来的电压链接到桥式整流进行整流供电，如下图所示：

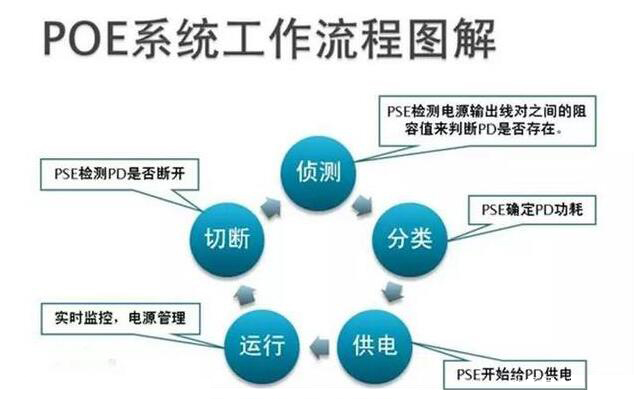

三、PoE工作流程

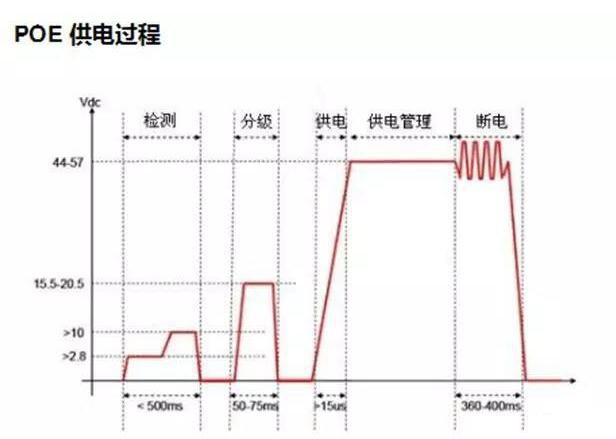

用文字表示，当一个网络布置PSE设备时，PoE供电过程如下所示：

检测：开始时，PSE会输出一个很小的电压，直到检测到线缆终端连接一个标准的受电端设备；

PD端设备：当检测到受电端设备PD之后，PSE可以为PD设备进行分类，并且评估此PD设备所需要的功耗；

开始供电：在一个可配置的时间内，PSE设备开始从低电压向PD设备供电，直到48v直流电源；

供电：为PD设备提供稳定可靠的48v直流电，设备的总耗功率不能超过15.4w；

断电:若PD设备从网络上断开时，PSE就会快速地停止为设备供电，并重复检测终端是否连接PD设别。
