机车运行数据无线传输解决方案

需求概述

如今火车上开始安装类似“黑匣子”的设备机车运行数据记录仪,记录着行程机车的运行状况,为了确保安全,需要及时将机车的运行情况发回监控中心分析确认,并且现在动车组数据量大、运行里程长、车站停车时间短;需要在车辆离车站2000米处就开始进行数据上传。优波通UBoTong系列产品解决了以上的难题。优波通UBoTong系列可在列车可视情况下2000米处开始数据传输,当列车静止下来后传输速率近100Mbs,满足了大量数据的高速上传。




优波通(UBotong无线传输系统把机车的定位信息、TCMS信息、安全监控信息、故障信息通过无线通信方式传送到地面信息管理系统。地面信息管理系统通过对大数据的分析和处理,能够对机车运行维护给予数据积累和分析指导,进行故障的预判断,实现机车提前诊断故障。通过查找已发故障的原因,及时提供解决故障的处理方案,实现机车重要运行数据信息的实时通信和交互。

系统分析

1、站台两头各放置一台天线一体化无线网桥UBT2000-DB300,当火车进站后,火车头停靠位置与站台两头比较近,火车头上放置一台UBT2000-DS3030,外接16dBi扇区天线,与站台基站点连接通信。

2、站台上使用天线一体化设备,安装方便快捷,美观大方。车上采用分体设备,连接直径为2cm的玻璃钢全向天线,风阻小,抗风能力可达260km/h以上,确保列车高速运行时不受影响。

3、系统所采用的866Mbps分体网桥,2公里内实际带宽可达近400M,本方案中火车头与基站距离比较近,但一个站台基站较多,有一定干扰,带宽可达200Mbps以上。

4、本方案设计一个基站同时与两列火车通信,同时传输带宽分别可达100M以上,可以满足用户方要求。

5、本方案采用点对点的方式进行通信,该方式不需要对设备MAC进行绑定,任一列车进入任一站台 即可自动进行无线链路连接,实现自动组网的功能。

系统优势

1)优波通电信级无线网桥系统链路稳定,传输距离可达150KM以上。

2)数字前端采集,更适合无线网桥进行传输。

3)浪涌静电防护、独特的防水防尘设计及透气防护、高低温防护,满足户外恶劣环境需。

4高接收灵敏度,很好的抗干扰能力,数据传输稳定可靠。

5采用开放式频段无需运营许可证。

6整个系统具有扩展性。

7)项目实施快捷方便,对地理环境要求低。

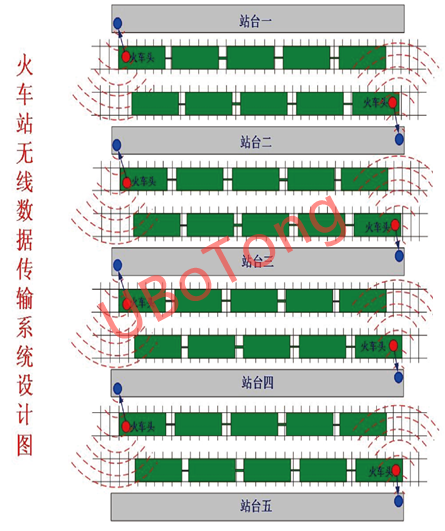

系统示意图




方案价值

优波通UBotong)机车数据无线传输系统承担机车调度、控制、车载广播和乘客信息多媒体信息等内容,以数据、音频和视频等多种形式进行传输,系统的瞬时信息传输需求是极大的,应该保证机车无线通信系统具有大带宽,能够满足机车运行数据对通信系统信息传输能力的要求。
