广州云浮抽水蓄能电站一体化信息建设项目

项目背景

云浮水源山抽水蓄能电站项目位于云浮市新兴县太平镇，总装机容量为120万千瓦，投资总额约75亿元，共布置4台容量为30万千瓦的水泵水轮发电机组，投运后预计每年可为经济社会发展输送清洁电能约18亿千瓦时，按标准煤耗计算，每年可节约标准煤约15.8万吨，减排二氧化碳约39.5万吨。

本电站枢纽建筑物主要由上水库、输水系统、地下厂房及开关站、下水库等部分组成。工程属一等大（1）型工程，主要建筑物按1级建筑物设计。

客户需求

基建智慧管控(应急指挥)中心，具备宏观概览、三维展示、集中管理、立体监督、现场可视、风险管控、隐患治理等特征。可接入洞室门禁管理系统、视频与安保监控系统、应急广播和通信系统、地质预警系统、防坠保护系统相关信息，进行汇集、储存、处理，实现人机交互的软硬件信息平台核心，具有安全监测和应急指挥功能。中心实现的安全监测主要功能为大屏显示、数据接入、数据显示、切换控制及扩展介入等。中心实现的指挥调度功能主要为远程监控、应急会商、应急管理、远程图像传输、声音信号处理、与新源公司安全监测（应急指挥）中心、与电站有关系统互联互通等。

网络系统由现场有线网络和无线网络组成，为建设期的视频监控与安保系统、门禁道闸系统、应急广播系统、应急指挥中心及其它现场应用系统提供网络支撑。

安全防护是采取适用的安全技术，提高电站基建管控中心网络的信息安全防护水平，强化信息安全防护能力，提升信息安全自主可控能力，防止智能终端被恶意控制，防止关键业务信息系统数据或信息被窃取或被篡改，防止网络被恶意渗透或被监听，确保不发生因信息安全引发事故，确保不发生公司商业秘密或用户敏感信息丢失和泄漏，确保数据通信安全，确保接入信息网络安全。

实施效果图

网络架构

（1）管控中心部分

管控中心内安装无线控制器，对所有前端部署无线终端设备进行统一管理。配合各应用服务器完成无线应用系统的集中部署与数据采集和管理。

（2）室外无线覆盖部分

骨干网络末端，通过分支光缆延伸至每个无线覆盖点位位置。经环网交换机（至少配有1个光口）或光纤收发器，连接POE供电模块，再接基站，完成无线基站的网络前端设备入网链接。

（3）室内无线覆盖部分

通过有线网络终端设备环网交换机（至少配有1个光口）或光纤收发器，连接POE供电模块，最终接入室内无线覆盖设备。

无线覆盖设备设计

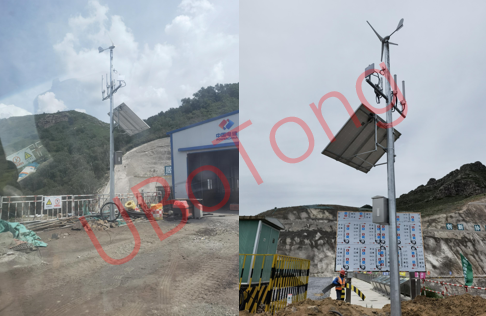

上、下水库每个无线点位的室外基站，均配2根天线。分别为1根2.4G天线、1根5.8G天线与基站经馈线连接。通过天线对目标区域进行2.4G频段和5.8G频段定向或全向全覆盖，以实现目标区域内的监控终端、手机应用终端、坝体碾压机无线终端数据回传至管控中心。

无线覆盖点位基站与天线、网桥连接结构示意图如下：

客户价值

整个方案是集监控前端图像采集、传输、存储、分析、发布、应用管理于一身的水利资源无线监控系统，形成全方位、全天候的监测体系。并且总部监控中心系统是整个系统的图像显示、图像录像控制中心，具有远程控制功能，向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。

通过监控中心的监控画面，可以全面监控各个站点的实时状况，更加直观、全面，取得相关领导高度认可。
