需求概述
在港口码头安装视频监控系统有其特殊性，这主要源于现场环境。由于港口码头的主体环境多数都是早期建设完成，地域开阔，地面固定平坦，加之大型搬运车和集装箱货物经常移动，架设或地埋传统的有线监控系统基本不可行，采用基于先进的无线技术监控系统成为港口码头的首选。针对这一需求，专注于视频监控的天际通产品，采用当前最成熟的微波通讯产品，来满足这一实际应用。
优波通（UBoTong）港口码头无线监控系统构建在基于IP的无线OFDM微波技术之上，UBT2000系列无线产品经过严谨的生产工艺和严格的测试手段，产品可以在任何地域气候环境下很好的运转。该技术已经经历了多年以上的发展，目前已经非常成熟，该技术工作在国家许可的5Ghz频率范围内，具备良好的频率资源，可以保证客户的应用顺畅且快速。通过合理的链路规划和可以解决复杂环境带来的网络建设影响，不会破坏目前港口基础建设，不用架空或地埋线缆，实现快速搭建网络；同时，华骞科技的无线网络通过高质量的无线网桥、无线聚合技术、无线路由技术、无线跳接技术，可以提供上百兆稳定安全的高带宽数据传输通道，充分满足港口码头监控视频信息及其它数据的稳定传输。
系统功能
在优波通的这套港口码头无线监控系统中，无线网络以其高度的灵活性、便捷性、移动性、低成本、保护用户投资等特性成为港口码头监控的最佳网络解决方案。这一系统具有如下功能：
1) 提供准确无误的实时全天候影像信息，并安全存储，以备查询；
2) 为安全运输生产、防盗防抢等案件提供线索和证据；
3) 为货物运输中转、货轮进港等提供视频数据资料；
4) 准确统计货轮和货物流动情况，为合理调配设备、人员、提高管理水平提供科学数据；
5) 适应各种复杂环境，通过综合的无线技术，可以在任何地点架设监控点，再通过中继点进行数据回传。

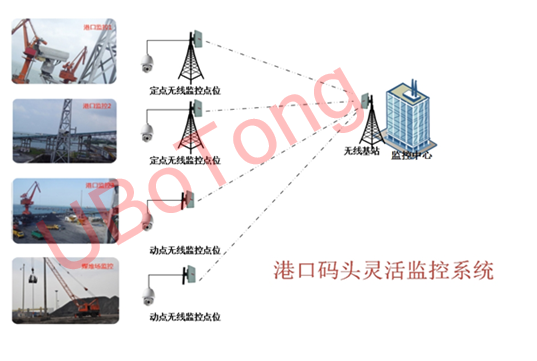

整个方案集前端图像采集、传输、存储、分析、发布、应用管理于一身的港口码头无线监控系统，形成全方位、全天候的港口码头监测体系。并且总部监控中心系统是整个系统的图像显示、图像录像控制中心，具有远程控制功能，向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。
实际应用
1、 大型机械设备远程无线监控系统
港口大型机械设备远程无线监控系统，将大型起重机设备的监视与管理功能结合在一起，突破了传统的监视或管理软件的应用局限，实现了设备的监视与管理一体化的功能，是协助企业实现设备高效使用预防保养和信息化管理的重要手段。
优波通（UBoTong）无线网络系统的各项功能是以大型设备产生的周期性数据为基础，通过无线网络系统将数据传输至监控室的服务器，服务器再将数据整合、计算实现不同功能。
2、 港口集装箱码头无线实时系统
无线实时作业方式是集装箱码头操作的发展趋势。可以实现控制室与作业现场的实时信息双向传输。如向作业现场远程发送作业设备调度指令、集装箱调动指令、集卡的提箱/落箱场位安排指令、装卸作业指令等；现场理货人员通过无线网络，可将现场实时作业信息传回堆场管理控制中心。
3、 港口无线多媒体调度系统
无线多媒体调度是基于新一代IP技术架构的综合调度通信系统，它在保留传统调度机调度功能的基础上，实现语音、数据、视频等多媒体化的操作应用。具体来说可以包括视频回传、语音调度、数据上传等多种多媒体式的调度方式和功能。
它无论是在功能方面还是扩容性方面具有传统调度系统无法相比的先进性，不仅有效提高了工业指挥调度过程中的效能，确保信息沟通的顺畅，延伸调度操作手段，并且使整个系统还可以向统一通信和无线网络进行平滑过渡。
4、 散杂货码头作业管理系统
利用无线网络对港区内汽车、火车、船舶装卸作业的各个环节进行实施数据采集，实现港区生产进行的全面动态监控，相关人员可根据实际情况及时调整作业流程，提高装卸效率，使信息系统能够及时反映现场生产的各种信息，便于相关部门对码头生产各环节的监控，通过信息化进一步提高公司的生产管理水平 。
客户需求
根据客户提供的信息来看，港口码头区域长约1200米，区域内有4台门机，每个门机上7路视频，将所有门机上的视频图像传输到港口监控大楼。由于布线施工在港口区域内，现场环境比较复杂，所以客户采用无线网桥传输的方式来替代光纤传输，8台门机上所有的视频图像采用无线传输的方式回传到监控中心。监控方式为前端采集存储，监控中心从客户端进行调看。
方案设计
根据现场的提供的信息来看，我们将整个传输网络采用点对多的模式，分2个基站接收回传的模式进行建设。原有基站架设在1号位置，连接第一台门机和新增二门机的无线客户端，在2号位置（基站位置选择1）新增一台基站，连接新增门机三和新增门机四的
无线客户端。
系统原理图
方案说明：
1）本方案采用智能基站UBT2000-BSU6300进行了场区内的信号覆盖，为避免干扰，分别在1号位置和2号位置架基站楼顶上共架设2台基站。无线基站配合高增益内置天线进行工作，保证视频传输的实时性和稳定性。
2）然后在4座门机上各安装一台远端发射端设备：UBT2000-CT6300；由于门机移动，所以发射端配合使用高增益无线全向天线使用，用来保障信号不间断。共计4台无线远端发射设备。
3）现场采用点对二方式进行无线传输，每台基站选择2台远端发射端进行接收，将前端图像汇聚到2个位置的基站，然后通过光纤传输模式，再回传到办公大楼监控室。

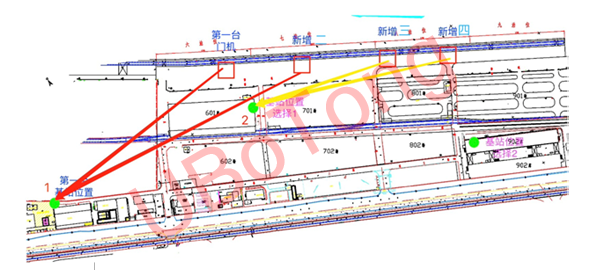

设备安装点位图

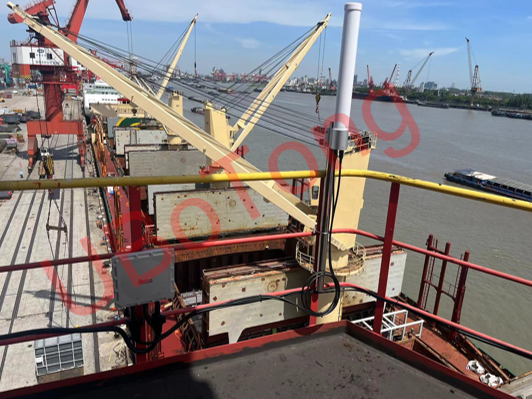

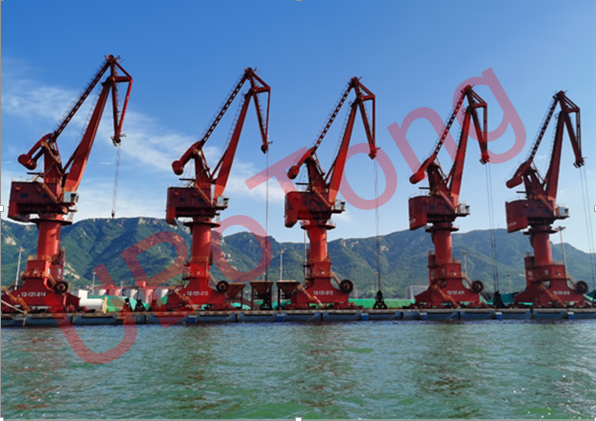

部分现场实际效果图
