天津黄港一库环湖无线监控传输案例

   2024-07-31

天津黄港一库环湖无线监控传输案例

项目背景


黄港一库位于天津市塘沽区境内永定新河右岸,东靠黑猪河,西临北塘排污河,南可利用红排河右堤与杨北公路连接。黄港一库是天津市第一座中型平原水库,主要蓄积潮白河上游的汛期弃水,承担着为塘沽区城市生活提供水源的重任。黄港一库是一个历史悠久,半天然半人工大型水库

客户需求

1、汛期的水库资源安全防卫工作,时刻注意水库、河流等的水位,如果水位到了警戒线,有了险情,马上报警。

2、重点区域的防范,随时注意闸门大坝的正常工作和稳固程度。

3、水面情况的实时远端监控:水面上是否有漂浮物(如白色垃圾)、漂流物(如泄漏的原油)。

4、水岸情况的实时远端监控:岸上的物体(如人、兽)是否进入危险区(如闸门口、大堤上),是否有可疑的情况(如有人想要破坏水库)。

5、能够随时检测水的水质,并将信息传到远端,发现水质超标,马上报警。

6、对周围天气情况的实时监控。

7、远端控制中心与监控现场的语音通讯,遇到情况时能够做到远距离的指挥工作。

8、可以在监控室直接对前端各种情况进行控制,进行水库资源调配。

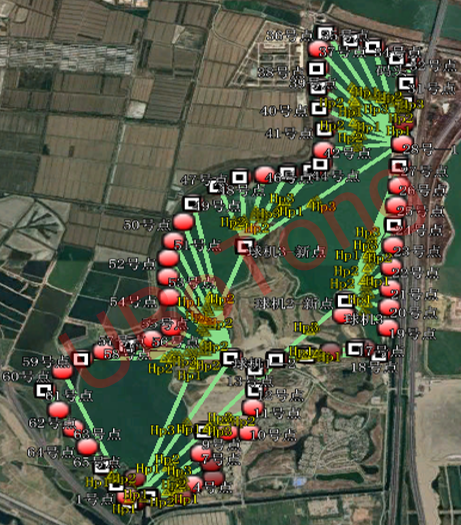

无线网络架构

系统由一个监控中心若干个远方端站以及无线传输链路组成,传输过程中必要时设中继站。监控中心站以微机系统和无线接收基站为主体,配以数据通信设备;端站以单片微机无线发射端为主体,配以数据通信设备、传感器和(或)执行端;中继站由中继控制器和数据无线通信设备构成。监控中心站应配计算机专用电源,端站或中继站一般宜用蓄电池或太阳能电池工作,以更好的支持企业移动和多媒体应用,简化网络部署和管理,提供卓越的性能、安全性和可扩展性,并支持新兴的射频技术;并且能够为企业网络提供强大的容错能力、特殊服务质量(QoS)以及增强的语音能力、完整的安全功能。

系统主要功能有:

1、数据采集和命令执行,由端站的传感器和执行端完成

2、数据传输,由各站无线传输网桥设备完成

3、数据处理,由监控中心站微机系统完成数据识别、校验、存贮及分析计算作业,将数据及作业成果显示、打印

整个方案监控前端图像采集、传输、存储、分析、发布、应用管理于一身的水库资源无线监控系统,形成全方位、全天候的水库监测体系。并且防汛总部监控中心系统是整个系统的图像显示、图像录像控制中心,具有远程控制功能,向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。




解决方案优势

1)远距离传输:可调节的发射功率,可达1000mW,传输距离可达10KM以上。

2)强大防护设计:浪涌静电防护、独特的防水防尘设计及透气防护、高低温防护,满足野外输恶劣环境需求。

3)高强稳定性:高接收灵敏度,极好的抗干扰能力,数据传输稳定可靠。平均无故障时间大于100000小时,满足长期稳定工作运行需求。

4)生成树:自动选择数据链路,扩展多线路备份功能,可适用于高要求数据传输。

5)支持带宽管理:支持WMM(Qos),支持空口和有线接口的优先级映射,保证语音、视频业务优先级

(6)、核心骨干双链路备份:支持无线双链路备份功能,有效提高无线骨干带宽的同时可避免单一节点故障导致的核心链路丢失情况;

(7)、组网性价比高:相比传统有线破路、架线及运营商租赁方式,可大大节省组网时间和成本

(8)传统的有线监控方案因其线路铺设费高、难度之大和施工周期之长、日后维护困难等原因,无法适合天津黄港一库监控的需求。而优波通无线监控系统采用无线方式组网,方便灵活,施工周期短,无需在地面高空等施工布线,不会造成因为施工而导致交通阻塞以及延迟办公的情况发生,是一套可靠、高效、低成本的视频监控无线传输解决方案。

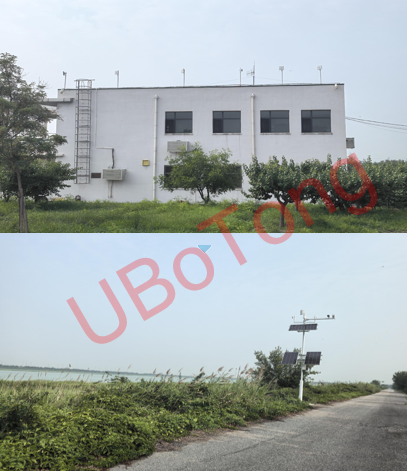

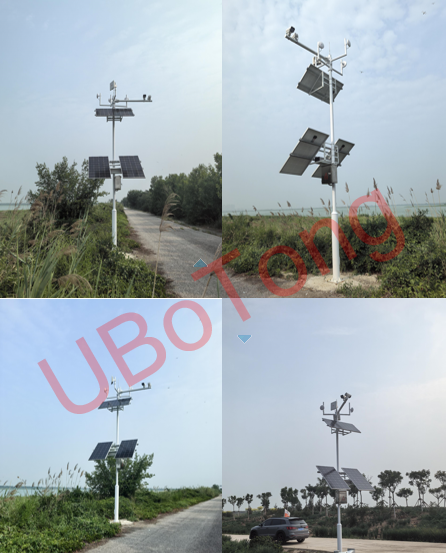

部分现场实际效果图







客户价值

天津黄港一库无线监控网络建设,采用了优波通的UBT2000系列产品,打破了传统有线和无线网络传输的各种壁垒障碍,在为黄港一库管理局提供更安全、更快速、更稳定的监控视频的同时,也利用充分利用现代信息技术,开发和利用水库资源信息包括库信息进行采集、存储、处理和利用。提高资源的应用水平共享程度,从而全面提高水库建设事处理的效率和效能。随着信息化建设步伐的加快,对河流、运河、水库等区域的相关信息化控制预计安全监控系统的逐步完善,一颗实现对可能或正在发生的汛情、险情、灾情进行实时动态监控,以便及时采取预防和相应的抢险措施,保障人民生命财产安全。
