内蒙鄂托克旗视频监控无线回传成功案例

   2021-01-07

内蒙鄂托克旗视频监控无线回传成功案例

项目背景

信息革命到今天,我们越来越离不开计算机网络,无论是信息共享、合作伙伴交流、还是移动用户办公,都有网络价值的体现。网络已经渗透到了个人、企业以及运营商。现在的网络建设已经发展到无所不在,不论你在何时间、何地点都可以轻松上网。网络无所不在其实并不简单,光靠光纤、铜缆是不够的,毕竟在许多场合不允许铺设线缆。因此,需要推广一种新的解决方案,使得网络的无所不在能够得以实现。这种解决方案就是无线数据传输网络。




面对本项目实施地点存在的种种障碍,包括两个信息点之间地形复杂、有限的资金、对带宽的苛求等,能巧妙地制定网络搭建方案,用少的设备完成几个独立局域网之间的互联互通, 非无线网桥传输莫属。尤其在费用方面,因为在铺设有线网络比较困难的地区埋设光纤已不可能,租用电信专用线路费用又比较昂贵,并且随着使用时间的增长而增长,而无线网桥传输技术解决方案则不存在这样的问题,在安装调试成功后,之后的花费几乎可以忽略,它的费用主要是来自对前期购买设备的投资,而目前成熟的无线微波技术解决方案所提供的300M、866M的传输带宽也是DDN等专线线路无法比拟的。

在这个过程中,无线网络厂商华骞科技公司起到了积极的推动作用,凭借其产品在特殊行业广泛应用所积累的成功经验及丰富的无线链路规划经验,UBoTong针对街道社区推出了一套大型社区无线视频监控方案,该方案通过先进的无线网络安防体系和超前的视频监控技术实现了大型社区安全系统共享,为人们的工作、生活提供了必要的安全保障。 


客户需求

鄂托克旗公安局是集公安、消防、交通于一体的公安系统。本项目是通过无线网桥将棋盘井指挥中心的实时监控视频图像向鄂托克旗公安局指挥中心进行回传,要求有清晰、流畅的画面,使鄂托克旗公安局指挥中心对下属镇棋盘井的安防情况进行实时掌握,以便进行合理调度。

鄂托克旗公安局指挥中心与棋盘井指挥中心相距100公里,两地之间有多处山脉。如果要铺设光缆的话,不仅在审批方面有困难,而且在施工方面也会有更大的困难,前期的资金投入也相当可观,很不现实。所以用无线进行传输才是为合理的。用无线进行传输只需在两地之间架设无线设备就可以实现两地图像的回传,在这种情况下使综合成本降低、维护费用降低,而且无线网络的组网方式比较灵活。

根据以上种种情况,华骞科技有限公司到现场考察用户环境,详细分析用户需求,制定出一套高效率、实时、准确的解决方案,利用优波通(UBT2000系列)无线网桥远距离传输解决方案,顺利的完成了棋盘井指挥中心视频图像向鄂托克旗公安局指挥中心的百公里回传,使鄂托克旗公安局指挥中心对棋盘井的安防情况有了实时的了解与掌控,有效的预防和控制了交通事故的发生,保障了人民生命和财产的安全。

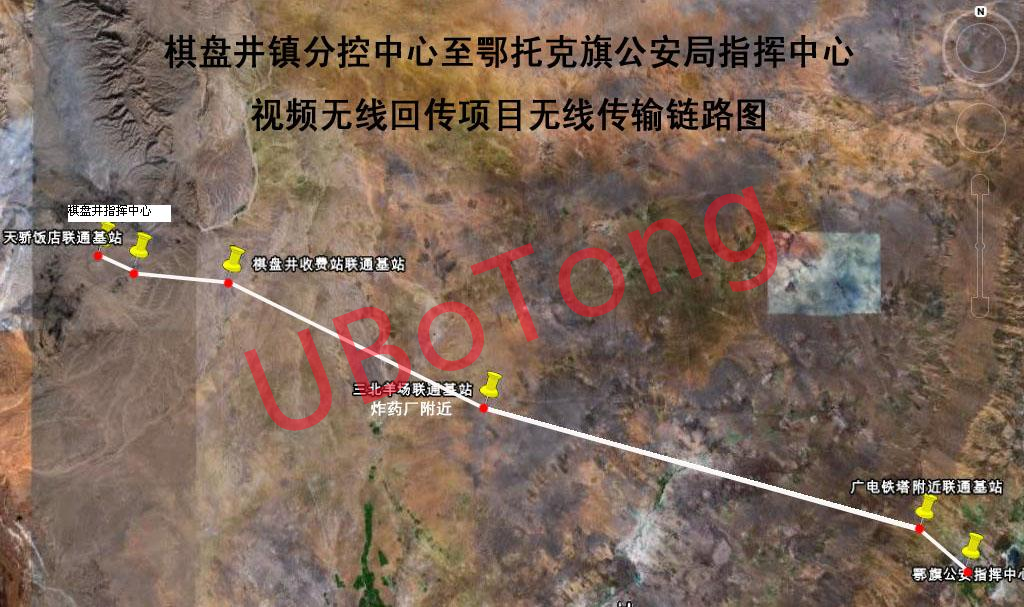

无线传输网络架构




根据现场环境,我们在两地之间建立4个中转基站,分别如下:

   a 天骄饭店联通塔基站

   b 棋盘井收费站联通塔基站

   c 三北羊场联通塔基站

   d 光电塔旁联通塔基站

本方案涉及到棋盘井街道治安视频监控数据传输,由于是各中继基站点的距离较远远一跳达45KM,通过对链路的分析故本方案采用UBoTong UBT2000系列电信级室外无线网桥。系统基于 IEEE802.11a/n/ac无线通信协议,工作在5.8G 频段,具有较强的抗干扰能力,提供800M 的无线传输带宽,是平安城区视频监控理想的无线传输产品。

方案中使用 UBT2000系列室外电信级无线网桥作为点对点传输设备,配合使用使用 34dBi的高增益抛物面天线,经过5跳从而把棋盘井街区内各个监控点全部连入到鄂托克旗公安中心监控网络。监控中心通过本地监控主机,可查看所有监控点的视频监控画面,并且可对各监控点进行综合控制。

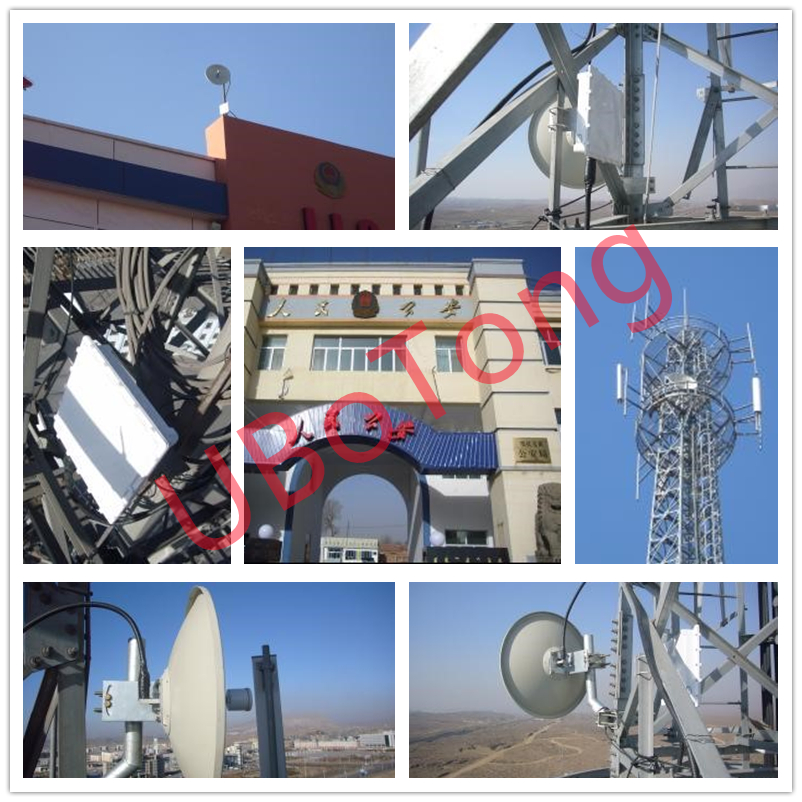

实际现场


系统优势

传统的有线监控方案因其线路铺设费高、难度之大和施工周期之长、日后维护困难等原因,无法适合城市安防监控的需求。而优波通无线监控系统采用无线方式组网,方便灵活,施工周期短,无需在地面高空等施工布线,不会造成因为施工而导致交通阻塞以及延迟办公的情况发生,是一套可靠、低成本的视频监控无线传输方案。

客户价值

优波通无线监控系统灵活可变,可随着防空力量的不断发展,方便的对现有无线监控系统进行扩充,无需改变现有网络,有效降低了工程成本。

本次无线监控传输项目从整体上说进展很顺利,通过网桥5次中转达到了视频图像的顺利回传,并且4路图像清晰、流畅,可以达到客户的要求。此次项目中完成了网桥间的远距离顺利传输,分别为36公里和45公里。

该项目完成后,保证了图像的清晰完整和流畅,鄂托克旗公安指挥中心能够及时掌握所有监视路口、路段行人车辆、交通治安等情况并录像取证,为该区的警务工作提供了极大的便利,得到鄂旗警方领导的高度认可。
