赤峰达晨农场无线视频及控制数据传输案例

项目背景

赤峰达晨农业有限公司坐落于美丽的阿鲁科尔沁旗，是阿鲁科尔沁旗一家专业的牧草种植、牧草加工公司。公司主要经营优质苜蓿草、牧草加工、销售、牛羊养殖和生态旅游开发等。目前投资总额已达到5000万元，承包草场面积4万亩。

在种植加工牧草的同时公司计划探索节水灌溉种草养殖牛羊的技术可行性和经济可行性，为草原发展现代化养殖业提供示范，公司在种植区安装了200个平移喷灌机。每个区域都安装摄像机对喷灌作业进行监控。

客户需求

为了节省人力物力，提高工作效率，达晨公司同时采用了控制数据远程操作模式。利用的华骞科技无线网络传输设备UBoTong（UBT2000系列）进行视频和控制数据传输，对喷灌进行开关调节控制，并将视频图像也通过无线传回到中控室，对喷灌作业进行观察。

草场无线数字监控系统由中心基站和多个监控点构成。中心基站与各监控点间，一般以点对点的连接方式，构成无线网络系统，实现图像、数据信息的无线传输。

通过在服务器上的软件对每路监控图像进行实时查看、录制，对监控点摄像机和云台进行远程控制。同时通过PLC服务对前端喷灌进行控制。

无线传输系统总体架构

本系统主要由前端采集终端、无线网络传输平台、监控控制平台三个部分组成。

a)采集终端包含喷灌旁的摄像机，彩色和黑白摄像机、球机等。

b)无线传输平台由无线接收基站、无线发射端、POE电源、高效交换机、等设备组成。

c)监控中心包含视频监控服务器、喷灌控制平台软件、工业大屏、监控客户端等。

无线监控传输设计

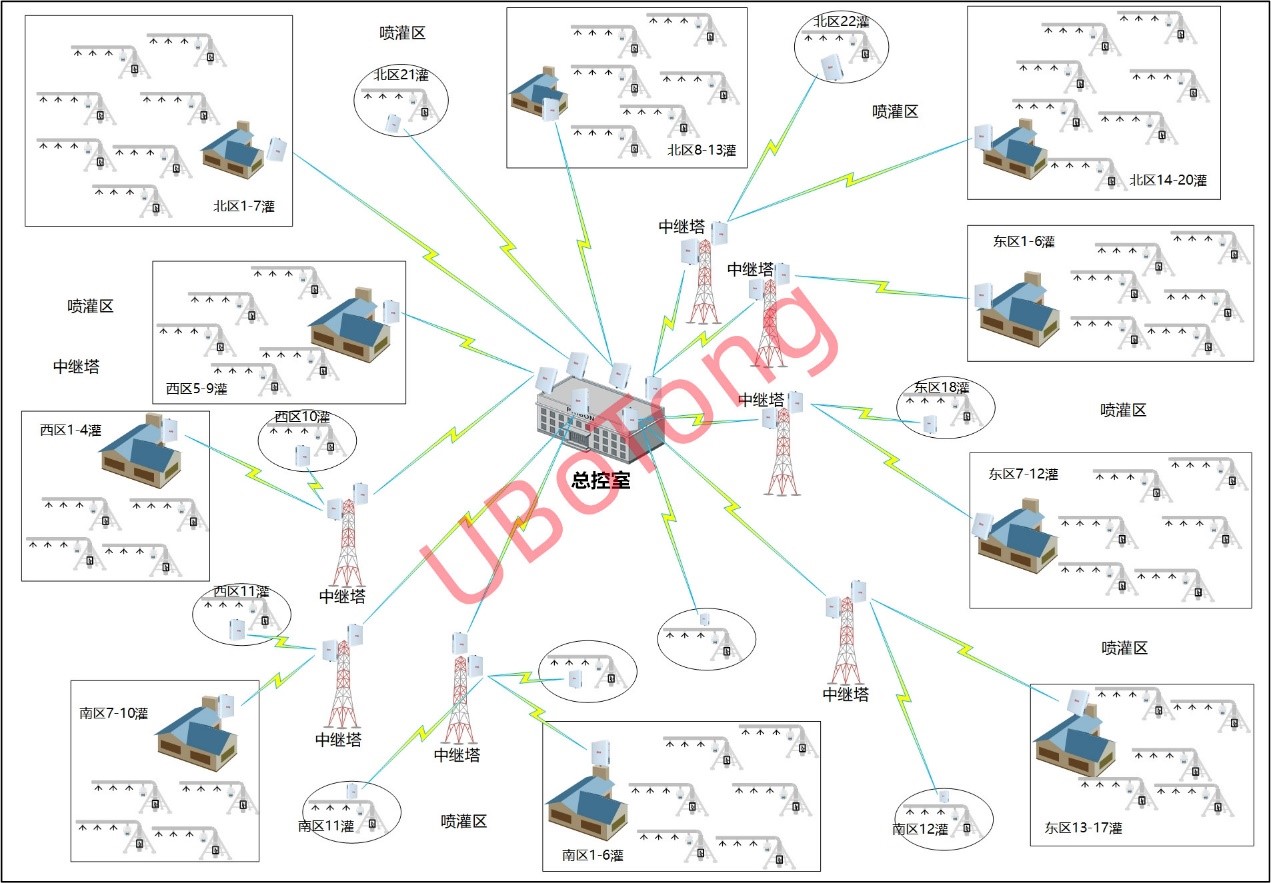

经过对整个农场喷灌点勘查后，我司为用户制定了一套全面、准确，性价比较高的系统方案，无线传输网络示意图如下：

在整个农场200个喷灌，分别安装一台数字摄像机连接一台无线远端发射站，通过无线传输到相应的分中心基站，分中心基站架设在草场内的高杆上，与远端站之间无遮挡视距范围，信号值达到-65dbm，带宽完全满足高清摄像机2M以上码流及控制数据512K的流量。视频及控制数据传输至接收基站统一汇聚后接入光交换，通过光纤传输至平台监控中心。

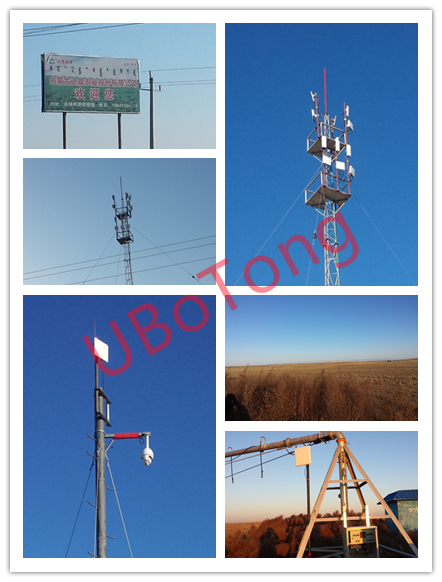

现场实际效果图

客户价值

整套系统中，我们采用优波通 UBT2000系列，远端为一体式网桥安装简便，中心站为分体式远距离高增益网桥，配合高增益天线使用。无线传输设备为华骞科技生产的高性能、高带宽高稳定性无线网桥，工业品质，防尘、防水、密封性高，室外全天候使用等优势。

整套系统部署时间较短，快速完成，无线带宽稳定，保证了图像传输质量较高且清晰、流畅，同时也保证了监控室对喷灌下达准确的控制命令，使草场的喷灌作业达到信息化生产的水平。得到达晨农业领导的赞赏。
