呼市大青山森林防火无线监控传输成功案例

项目背景

呼和浩特市林业局从1979年成立以来，呼和浩特市林业局在生态建设方面做了大量工作，截止到1999年底共完成人工造林合格面积323842公顷，其中：已成林面积115309公顷，疏林面积10782公顷，灌木林面积120623公顷，未成林面积77128公顷，森林覆被率为17.77%。

1999年呼和浩特市委、政府做出建设生态市的决定以来，市委、政府针对生态环境日趋恶化的现实，提出了“大干十年基本改变全市生态面貌；苦干十年，初步建立首府绿色形象”的战略构想，制定了《呼和浩特生态市建设总体规划》

客户需求

呼市大青山森林防火管理委员会为提高对森林环境安全有效的监控，欲建设部分森林防火监控点的无线传输系统，对其采集点的视频图像，进行远程实时监控，以保障建设区域内森林防火出现异常情况的紧急处置。而对于森林防火采集点新建的视频图像数据传输，由于在采集点与防控中心较远，再为采集点铺设线缆基本不现实，无线网络的无线视频传输解决方案成为解决这一难题的选择。

    此次项目采用无线传输的点对点的组网方式来完成森林防火采集点的视频数据的无线网络传输。通常将采集点的视频图像数据通过无线网络传输至就近中继点，然后通过回传主干链路和基站，将所有数据传输至防控中心。本公司无线网络拥有高品质的室外无线网络设备，产品采用优质铝合金压铸工艺的外壳，密封，屏蔽，具有全天候使用，防水，防尘，防酸，抗振动，抗冲击，抗强电磁环境等出众的高稳定性的特点，其环境防护等级高达IP68。此外，设备还拥有宽温设计，使设备能在恶劣的环境中，如高温、大风、雷雨、冰雪等条件下正常运行。这些特性都确保了本次的无线网络产品能在呼市大青山原始森林这种复杂环境中应用。

因此华骞科技无线网络的森林防火采集点监控视频无线传输应用解决方案能够进一步增强了保护森林火灾的安全监管手段，有利于提高职能效率和应急处置响应时间。

解决方案产品优势：

我公司拥有强大的技术研发团队和经验丰富的高水平生产团队。我们自己研发和生产的无线局域网产品，市场定位准确。

多重功能

耐恶劣环境的高可靠性、高稳定性

系列完整，价格优势明显

服务本地化，供货周期短

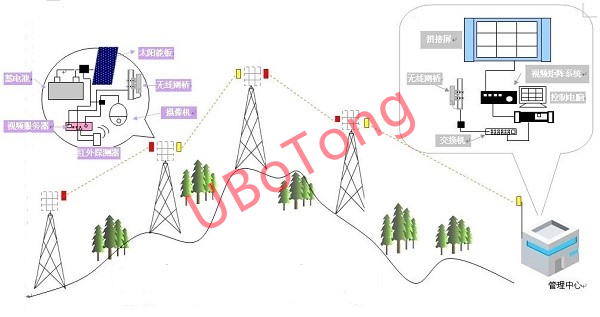

无线传输系统架构

根据客户提供的信息来看，20个监控点位，其中7个监控点位有1台红外热成像监控设备（4M），1台普通200万像素监控头（2M）；13个监控点位有1台普通200万像素监控头（2M）。此20个监控点的视频，需要回传到林业水利局监控中心进行监控。

由于现场环境比较复杂，所以采用太阳能供电，无线网桥传输的方式来建设监控网，将所有的视频图像采用无线传输的方式回传到监控中心。监控方式为前端采集，中心进行存储调看。采用太阳能供电，中间传输部分采用无线微波进行传输。

根据现场的提供的信息来看，我们采用华骞科技自主品牌优波通产品，选用UBT2000系列将整个传输网络采用小区域汇聚，分区回传的模式进行建设。中间有遮挡物的我们采用增加中继点的方式。具体传输方式如下：

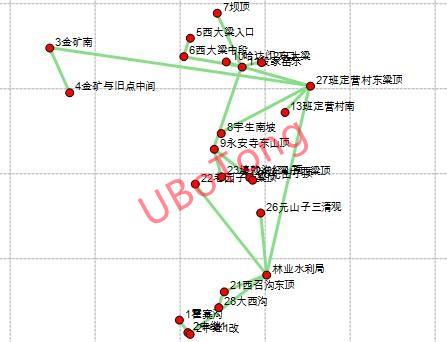

我们将整个网络的20个监控做分点回传，由于各个点位到监控中心之间高山比较多，我们采用中继模式逐个汇聚回传。我们先将各点位的监控点进行支路汇聚，然后通过干路进行回传，原则由远及近进行回传。

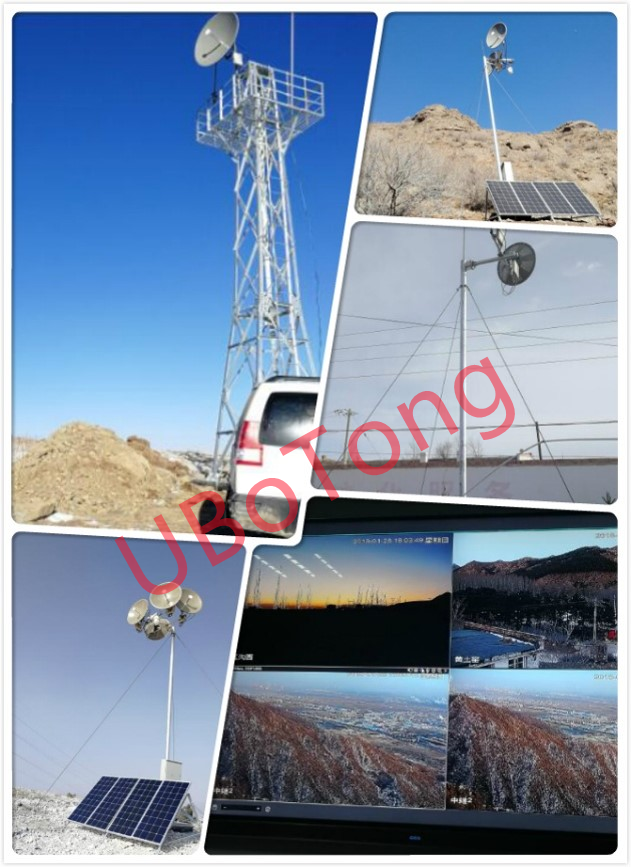

部分现场实际效果图

客户价值

本次森林防火无线监控网络建设，采用了优波通的UBT2000系列产品，打破了传统有线和无线网络传输的各种壁垒障碍，在为林业局提供更安全、更快速、更稳定的监控视频的同时，也利用无线监控系统增加了整体森林防火的管理形象，进一步加快了森林防火信息化建设的脚步，为呼和浩特林业局下一步的建设森立防火系统奠定了一定的坚实基础。
