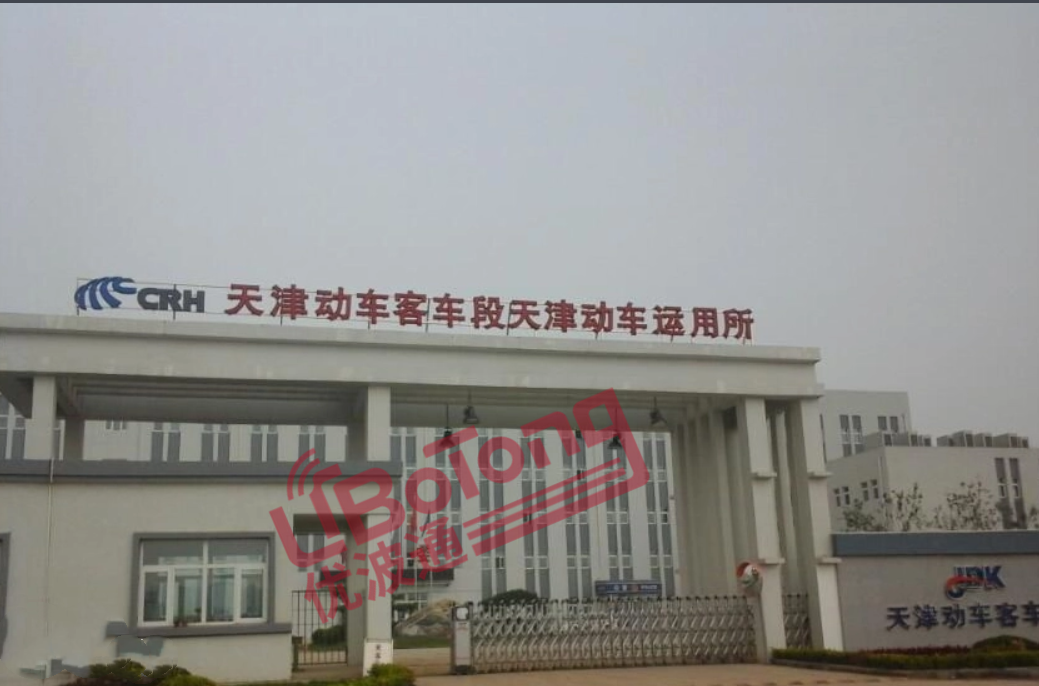

天津动车所检修库无线覆盖成功案例

项目背景

随着无线通信技术，尤其是性价比高的Wi-Fi技术的发展，可以很好的实现厂房场站的无线覆盖，并且这项技术成本低、性能好、易于实现。天津动客车检测厂开始引进这些技术和产品，为厂房内室外无线覆盖，提供对PDA等通信终端的高效覆盖，有效提升工作效率，进一步增加安全性、可靠性等，适合检测厂新技术、新通信方式、新的管理和业务发展，恰逢其时。

天津动客车检测厂拥有10条动车（高铁）铁轨，具有高效、快速的列车检测、维修、保养能力。设备齐全，技术先进，是重要的动客车检测场站。无线网络的覆盖，可以帮助领导和员工实现高效通信，传输文字、图片、语音、视频等数据，是提高检测厂工作效率的倍增器。使用PDA终端还可以基于无线覆盖的平台，开发支持自由移动的列车检测、维护等工作应用。无线网络非常适合检测厂这样的大型厂房，实现工业级无线通信应用。

客户需求

检测厂房长约500米，宽约80米。整体厂房无线覆盖，主要是10条铁轨及其周边区域，二层、三层检测走廊，都要求实现无盲点覆盖。整体覆盖网络支持PDA终端、手机（Wi-Fi）、移动电脑等快速连接，实现传输文字、图片、音频、视频等数据无线传输，支持在此无线覆盖平台上开发各类软件和应用。

无线网络架构

在D68-I、D66-I、D64-I、D62-I、D60-I这5条检测通道，在这些通道的2层，横向横梁上，安装无线AP。这5条检测通道，每条检测通道的两端分别安装无线AP，各自连接1面2.4GHz扇区天线，相互指向，实现本条铁轨，以及两边各1条铁轨的区域，二层、三层检测通道区域的无线覆盖。实现上述无线覆盖功用。

设计在厂房外侧两边通道的中间点（两个中间点），安装2台无线AP，分别连接1面2.4GHz扇区天线，分别指向厂房内测中心线，也就是两台无线AP天线相互指向，无线覆盖厂房的中间区域。在D64-I通道的中间点，二层走廊中间点位置，在横梁上安装2台无线AP，分别连接1面2.4GHz扇区天线，背靠背想两边指向，无线覆盖厂房的中间区域。这样通过上述4台无线AP的补盲无线覆盖，保证厂房的中间区域实现无线无缝覆盖。

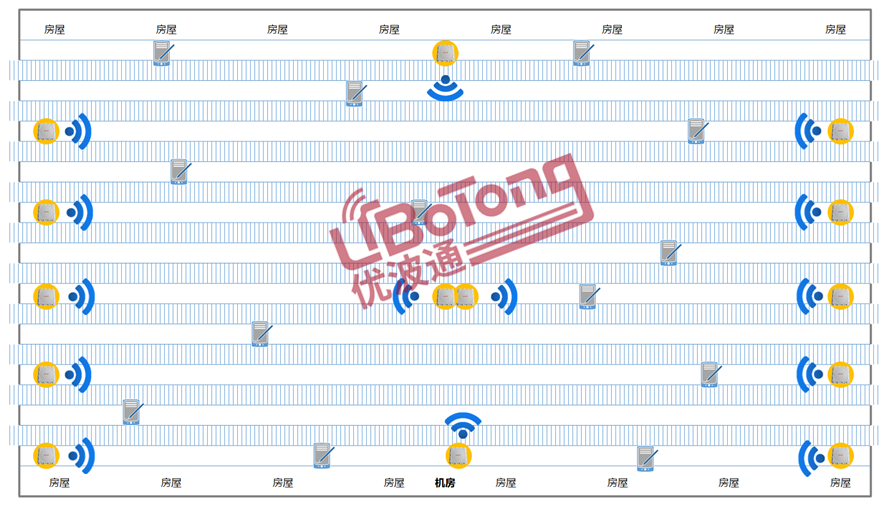

具体方案拓扑见下图：

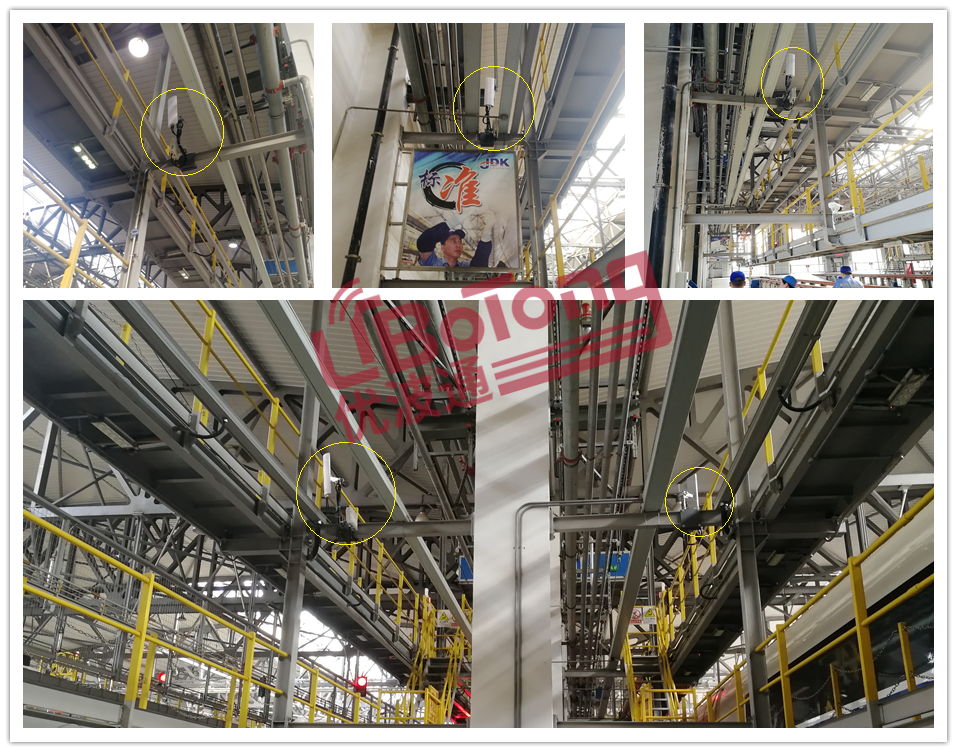

实际效果图

系统优势

传统的有线覆盖方案因其线路铺设费高、难度之大和施工周期之长、日后维护困难等原因，无法适合轨道维护的需求。而优波通无线覆盖系统采用无线方式组网，方便灵活，施工周期短，无需跨轨道施工布线，不会造成因为施工而导致原有设施设备损坏的情况发生，是一套可靠、高效、低成本的无线覆盖解决方案。

稳定性：系统设备均是高工业等级，能够适应高温、低温的温度变化，防尘、防水、防震等，大大的减少了外界因素对系统正常运行造成的影响，使系统具有更高的稳定性；

强抗干扰：本次产品具备MIMO多路多出技术，智能天线技术，OFDM正交频分复用技术，具备很好的无线抗干扰性能。所有户外无线设备均内置电磁干扰过滤设计，可与大型电力设备、蜂窝基站等共址安装，相互之间不干扰, 均工作正常；

快速部署、简易安装：由于检测场内环境复杂，具有高压电等危险因素，本方案产品安装简单，动车所的结构能够做到不破坏，尽量保持原来的样子，保证使用的产品能够快速安装部署，安装简单；

实时性：终端在厂房行移动中将包括文字、图片等数据及时传输至监控中心，保证通信传输流畅和完整。便于采集全面且完整的数据并保存；

漫游性：由于厂房内因素，金属、建筑遮挡、架设高度等原因通常无法通过一个无线AP覆盖全场，需要多台无线AP覆盖全场。该系统可以做到无缝切换，零丢包漫游，从而保证数据传输的实时流畅；

灵活扩容性：厂房新增无线终端只需要增加无线终端，即可轻松接入无线网络系统中，扩容能力强，应用简单；

性价比：产品价格合理，系统维护简单，费用较低。

客户价值

本次项目中厂房整体无线覆盖网络，支持PDA终端、手机、移动电脑等其它基于Wi-Fi的电脑无线连接，实现局域网应用或基于Internet的网络应用。可支持传输包括：文字、图片、语音、视频等数据的无线通信，满足检测厂无线网络应用需要，为动车维护检测、轨道维护检测系统提供大助力。
