河南某驾校科目三无线视频传输案例

项目背景

自从 2012 年底公安部颁布 123 号令对机动车驾照的学习和申领的“学习内容与考试内容”进行调整，国家对学员的考试规范要求是越来越严格。随之驾照考试的监管力度也上了一个新的高度。“科目三”作为考试项目的重要环节越来越受到人们的重视。而科目三考试内容都是在室外进行车辆实际操作，具有移动性（车辆移动）和实时性（车内信息及时上传）特点，音视频监控对无线网络的要求也是水涨船高，建立一套高速、高效的无线传输系统是支撑驾校教学和考试的基础。目前科目三考试移动视频传输系统有两种主流形式：一种是采用电信运营商 4G 基站覆盖形式传输，所有数据通过互联网回传至驾考中心，这种方案使用成本高，且必须有 4G 信号覆盖才能实现，易受地域影响限制，并且受制于目前 4G 网络带宽的不足，无法传输高清的视频；第二种是以 WLAN技术自建局域网基站，特点是不受地域限制，前期投入成本无需缴纳运营费用，布局灵活，网络带宽高，考试车视频直接回传到监控中心，实时性强，目前科目三主要以 WLAN 技术建设方案为主。

客户需求

科目三自动化考试系统因为其移动的特殊性，无法采用传统的有线传输方式传输车内的音频、视频等信息，因此客户需要采用无线网络的方式进行传输。建立的传输系统能够实现考试车辆的实时定位、成绩的及时传输，保证整个考试的公平、公正、公开以及考试过程中突发情况的监管和及时营救。

无线系统架构

针对本方案中涉及到的考试线路，长约 3.1KM，中间有 1 个掉头和转弯存在，这对基站架设位置提出了要求。但为节约警力、加强考试过程中的监管力度和实时数据的采集，决定采用了自动化的考试系统。整个考试线路总长为 3.1KM，其中出发地址为驾校监控中心位置，考试车辆预设计 8辆，根据考试线路、考试车数量等因素，设计在驾校及考试范围内一共架设了 4 套 5.8G 电信级大功率无线基站，再通过光纤将基站接收到的数据传回监控中心，通过硬盘录像机、解码器、分频器等设备输出在电视墙上，并实时把车载机的位置、考试路段、成绩情况等数据显示在电视墙上。

系统示意图：

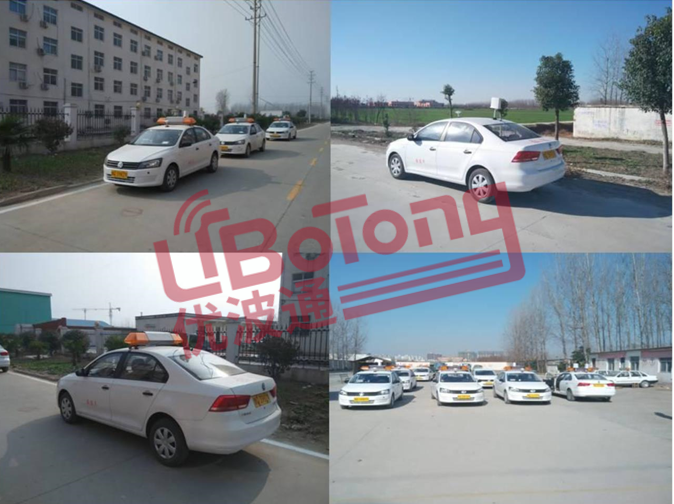

实际效果图

系统功能特点

科目三考试系统基于现有交通路线选取为考试线路，针对本方案，考试线路在 3.1公里左右，使用传统覆盖基站一般覆盖范围小，需要安装多基站，车载设备在漫游切换时容易出现图像丢失黑屏现象，无法很好的支持车载移动传输。针对以上问题，我们提供完善的解决方案。

² 采用优波通双链路移动漫游系列产品，全程使用二条无线链路同时连接，根据每条链路信号质量和信号强度智能判断链路切换，无遮挡情况下可支持 1KM 左右传输距离。

² 研发针对驾校科目三考试环境多基站下车载漫游快速切换技术，使丢包率降低 95%，实际应用中图像清晰流畅，无明显延迟卡动黑屏现象。

² 研发针对驾校科目考试中，对考试数据优先传输协议，提高各考试数据准确传输至驾考中心。

² 采用业界先进的 11A/N/AC 协议传输标准，具有吞吐量大、抗干扰能力强等特点。

客户价值

通过建立 WLAN 无线传输系统，为客户解决了因驾考场范围大以及音频视频传输不稳定问题带来的困扰，与传统的 4G 基站覆盖相比方便了驾校对无线系统维护和管理。同时也解决了驾校面对新规则严格要求带来的挑战，保证驾校科目三正常运行，为客户创造更大的价值。
